100KVA/100KV試驗變壓器
- 說明書下載：???
- 型號：???JHYDJ

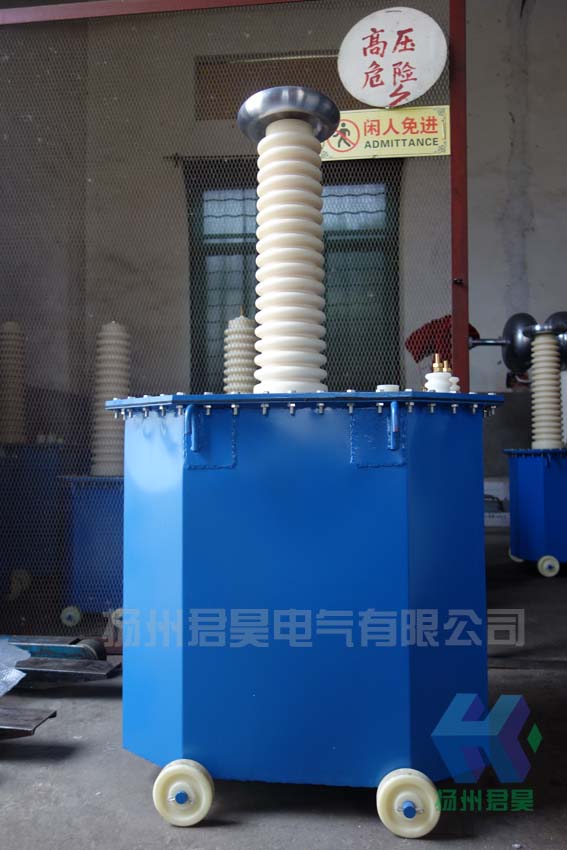

大變壓器高度約1.4米左右

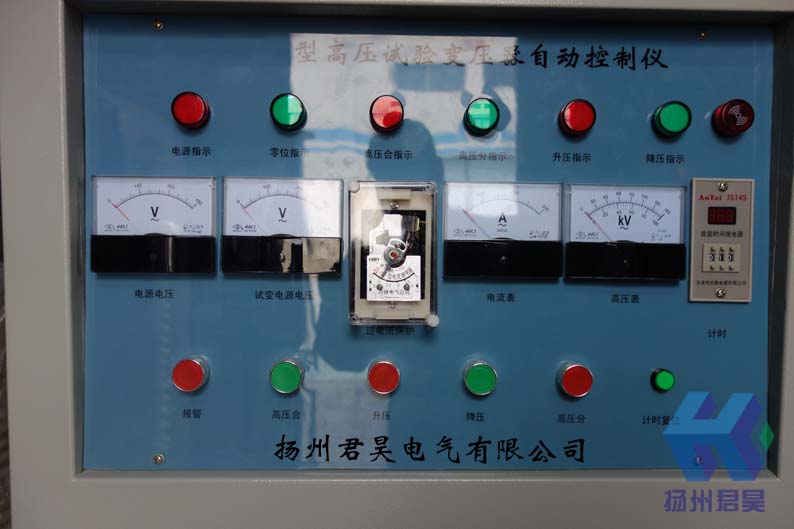

XC/TC試驗變壓器控制箱（臺）是由接觸式調壓器（50kVA以上為電動柱式調壓器）及其控制、保護、測量、信號電路組成。它是通過接入220V或380V工頻電源，調節調壓器（即試驗變壓器的輸入電壓），以獲得所需要的試驗高壓電壓值。
100KVA/100KV試驗變壓器技術參數、規格及選用配套
XC變壓器控制箱（臺）的容量是與調壓器是與調壓器的容量而標稱，如果和試驗變壓器（短時30min以內工作制）配套工作，可根據中華人民共和國電力行業標準“DL474.4-92”之規定：P0=0.75P選配。式中P0—試驗變壓器容量；P—調壓器容量。如用于電器專業工廠產品作批量試驗，調壓器容量應等于試驗變壓器容量，即：P0=P—————————————————————————————————————————————————————
100KVA/100KV試驗變壓器操作指南
—————————————————————————————————————————————————————
使用與維護1、美倫開箱驗收時，應檢查主控回路接線是否松動，調壓器電刷是否接觸良好；
2、長期不用時，使用前應用500V兆歐表測量絕緣電阻，其阻值不低于0.5MΩ；
3、電源電壓應符合箱（臺）銘牌上的輸入電壓值；
4、本箱（臺）設有過電流保護，出廠已調整為額定電流的80%。用于小負載時，應根據被試品的額定容量電流重新設定；
5、使用完畢后，應關好箱（臺）門蓋，以保持箱（臺）內部清潔。—————————————————————————————————————————————————————
使用條件
1、環境溫度：0—40℃
2、海拔高度：＜4200m；
3、相對濕度：＜85%；
4、工作場所應無嚴重影響絕緣的氣體、蒸汽、化學性塵埃及其它爆炸性和腐蝕性介質。
100KVA/100KV試驗變壓器，油浸式試驗變壓器，廠家專業生產。
