JHJB-6六相繼電保護測試儀
- 說明書下載：???
- 型號：???JHJB-6
產品概述
JHJB-6六相繼電保護測試儀是在參照電力部頒發的DL/T624-1997《微機型繼電保護試驗裝置技術條件》的基礎上，廣泛聽取用戶意見，總結目前國內同類產品優缺點，充分使用現代先進的微電子技術和器件實現的一種新型小型化微機繼電保護測試儀。JHJB-6六相繼電保護測試儀采用單機獨立運行，亦可聯接筆記本電腦運行的先進結構。主機采用DSP+FPGA結構，真16位DAC輸出、內置新型模塊式高保真線性大功率功放，自帶8.4寸分辨率為800×600的TFT真彩顯示屏以及高檔工業鍵盤鼠標。Windows XP操作系統，功能強大。體積小、精度高。既具有大型測試儀優越的性能、先進的功能，又具有小型測試儀小巧靈活、操作簡便、可靠性高等優點，性能價格比高。是繼保工作者得心應手的好工具。
—————————————————————————————————————————————————————
主要特點
1、 滿足現場所有試驗要求。既可對傳統的各種繼電器及保護裝置進行試，也可對現代各種微機保護進行各種試驗，特別是對變壓器差動保護和備自投裝置，試驗更加方便和完美。JHJB-6具有標準的六相電流，六相電壓同時輸出，電流30A/相，電壓125V/相。六相電流并聯可達180A。
2、 各種技術指標完全達到電力部頒發的DL/T624-1997《繼電保護微機型試驗裝置技術條件》的標準。

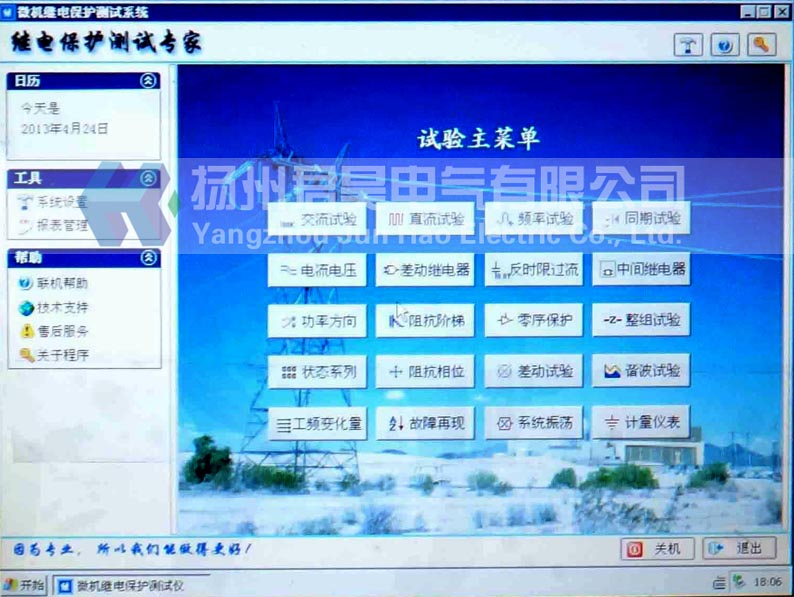

3、 單機獨立運行，內置高性能工控機，主頻300--600MHz，內存512M，硬盤4--12G，運行Windows XP操作系統。

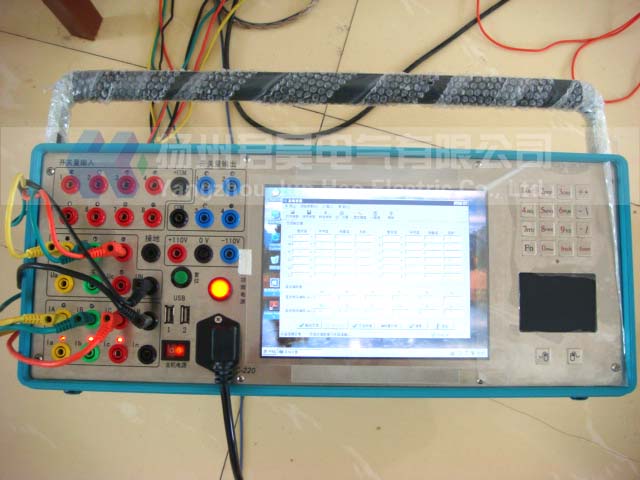

4、 國內同行業首先采用進口拉絲不銹鋼面板，不銹鋼鍵盤，同時采用觸摸式鼠標，克服了軌跡球鼠標操作不靈活、容易損壞的缺點，并選用8.4寸,分辨率為800×600的TFT真彩顯示屏,使得單機整體操作方便自如,經久耐用。
5、 主控板采用DSP+FPGA結構,16位DAC輸出,對基波可產生每周2000點的高密度正弦波,大大改善了波形的質量,提高了測試儀的精度。
6、 功放采用高保真線性功放,既保證了小電流的精度,又保證了大電流的穩定。
7、 采用USB接口直接和PC機通訊，無須任何轉接線，方便使用。
8、 可連接筆記本電腦運行。筆記本電腦與工控機使用同一套軟件，無須重新學習操作方法。
9、 具備GPS同步試驗功能。裝置可內置GPS同步卡（選配）通過RS232口與PC機相連，實現兩臺測試儀異地進行同步對調試驗。
10、 配有獨立專用直流輔助電壓源輸出，輸出電壓分別為110V（1A），220V（0.6A）。以提供給需要直流工作電源的繼電器或保護裝置使用。
11、 具有軟件自校準功能，避免了要打開機箱通過調整電位器來校準精度，從而大大提高了精度的穩定性。
—————————————————————————————————————————————————————
產品別稱
六相繼電保護、六相繼電保護測試儀、六相繼電保護測試系統、六相繼保
—————————————————————————————————————————————————————
技術參數
1、交流電流源：
幅值范圍： 6×（0-30A）精度：0.2%
六相電流并聯輸出最大值：180A
相電流長期允許工作值：10A
功 率：300VA/相
六相并聯最大功率：900VA
六相并聯最大輸出時允許工作時間：10s
頻率范圍：0--1000Hz 精度：0.001Hz
諧波次數：2--20次 相位：0--360° 精度：0.1°
2、直流電流源：
幅值：20A/相 功率：300VA/相 精度：0.2%
3、交流電壓源：
幅值范圍 ：6 ×（0--125V） 精度：0.2%
線電壓范圍：0--250V
相電壓/線電壓輸出功率 ：70VA/100VA
頻率范圍：0--1000Hz 精度：0.001Hz
諧波次數：2--20次
4、直流電壓源：
相電壓輸出幅值：0--±150V 精度：0.2%
線電壓輸出幅值：0--±300V
相電壓/線電壓輸出功率：90VA/180VA
5、開關量端子:
開關量輸入端子：8對
空 接 點：1--20mA，110V裝置內部有源
電位翻轉：0--6VDC為低電平
15--250VDC為高電平
開關量輸出端子：4對，空接點，遮斷容量：110V/2A，220V/1A。
6、時間測量范圍:
范圍 1ms~9999s 測量精度 1ms
7、體積重量：
體積470 (mm)×405 (mm)×185 (mm) 約20Kg
8、電 源：
AC220V±10% 50Hz 10A
—————————————————————————————————————————————————————
