直流雙臂電橋
- 說明書下載：???
- 型號：???
直流雙臂電橋產品簡介
在雙臂電橋中，選擇相同的接線柱和導線，都比較容易，只要其影響相同，從理論上說對被測電阻的影響不存在的，但在實際測量中，這種影響是不可避免存在的，但從測量的手段而言，可以忽略不計的，因此，對其精度要求極高的電阻測量，可以說雙臂電橋能夠大大減小接線電阻和接觸電阻對測量結果的影響。因此，用直流雙臂電橋測量小電阻時，能得到較準確的測量結果。 功率越大的變壓器直流電阻相對越小。—————————————————————————————————————————————————————
直流雙臂電橋產品用途
直流雙臂電橋是采用凱爾文線路寬量程的攜帶式精密型直流電橋。產品置有指零儀并能內附工作電源。適宜工礦企業、科研單位的實驗室及室、車間現場或野外工作場所對直流低電阻作精確測量。是電線電纜行業規程指定產品。QJ57P型直流雙臂電橋技術參數QJ57相同，采用國際流行新穎外殼。對金屬棒、板料、電纜、導線等，金屬導體的電阻值的測定。對電流匯流排、金屬殼體等焊接質量的檢查。對低阻標準器、直流分流器、功率型電阻器等的校驗和調整。對開關、電器、接觸電阻的測定。對各類型電機、變壓器線組的直流電阻測量和電刷、開關的接觸電阻以及作升溫試驗等。—————————————————————————————————————————————————————
—————————————————————————————————————————————————————
直流雙臂電橋產品參數

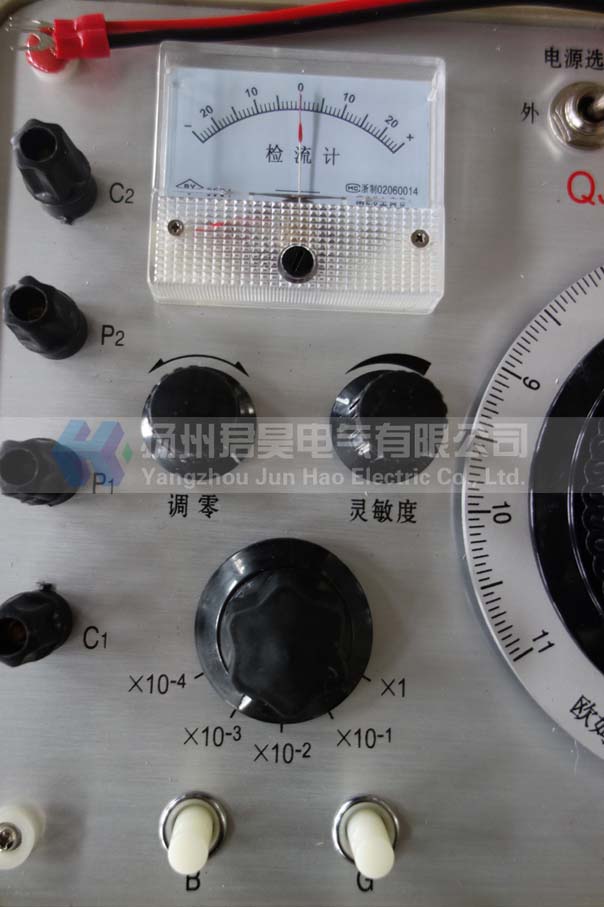

B鍵、G鍵不按下，將靈敏度旋鈕開到最大，調節調零旋鈕，使檢流計指針指到中間“0”位置就完成了調零。直流雙臂電橋調零時需要逐步增大靈敏度。
|
測量范圍 |
5μΩ～11.000Ω |
|
|
|
倍率 |
量程 |
分辨力 |
準確度 |
|
×10 |
0.100～1.100 mΩ |
5μΩ |
5% |
|
×10 |
1.00～11.00mΩ |
50μΩ |
5% |
|
×10 |
10.0～110.0mΩ |
500μΩ |
2% |
|
×10 |
0.100～1.100Ω |
5mΩ |
2% |
|
×1 |
1.00～11.00Ω |
50mΩ |
2% |
|
橋路電源 |
1.5V（1號1.5V干電池6節并聯） |
|
|
|
指零儀電源 |
9V（2節6F22型疊層電池） |
|
|
|
外型尺寸 |
(W)230mm×(H)200mm×(D)140mm |
|
|
|
重量 |
2.5kg |
|
|
